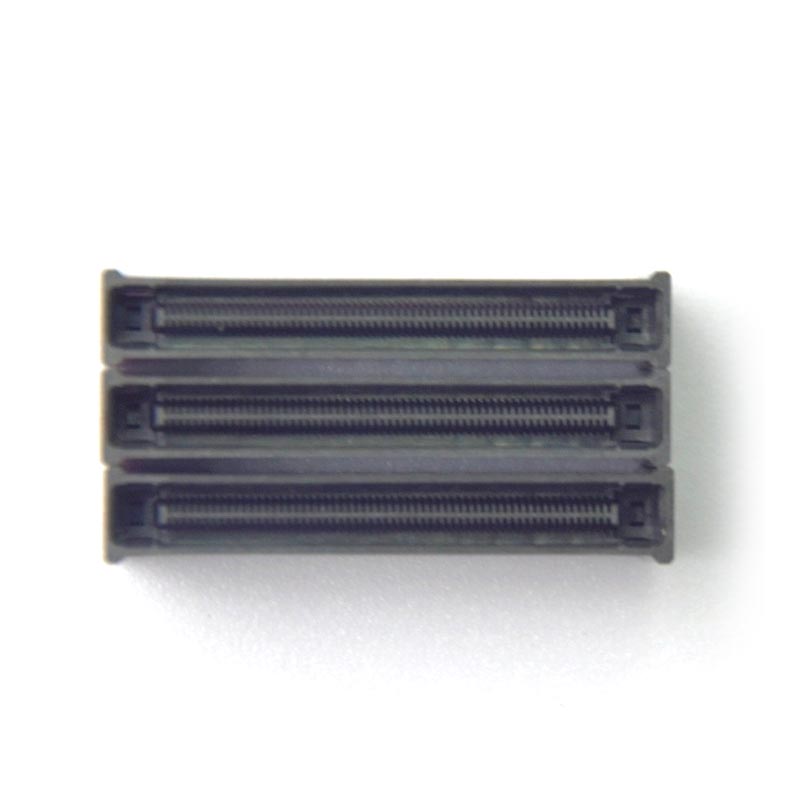

आलेख सारांश: कनेक्टर इंजेक्शन मोल्डिंगसटीक, टिकाऊ प्लास्टिक हाउसिंग और इलेक्ट्रॉनिक कनेक्टर्स में उपयोग किए जाने वाले इंसुलेटिंग घटकों के उत्पादन के लिए एक महत्वपूर्ण विनिर्माण प्रक्रिया है। सामग्री चयन और मोल्ड इंजीनियरिंग से लेकर आयामी निरीक्षण और उत्पादन स्थिरता तक, हर चरण कनेक्टर के प्रदर्शन को प्रभावित करता है।किरेनसटीक कनेक्टर मोल्डिंग समाधानों में विशेषज्ञता, ऑटोमोटिव इलेक्ट्रॉनिक्स, घरेलू उपकरणों, औद्योगिक उपकरणों और अन्य इलेक्ट्रॉनिक उत्पादों में अनुप्रयोगों के लिए अनुकूलित टूलींग, सटीक मशीनिंग और विनिर्माण समर्थन की पेशकश। प्रक्रिया को समझने से उत्पाद डिजाइनरों और क्रय टीमों को गुणवत्ता, लागत और दीर्घकालिक उत्पादन विश्वसनीयता के बारे में सूचित निर्णय लेने में मदद मिलती है।
कनेक्टर इंजेक्शन मोल्डिंग एक विनिर्माण प्रक्रिया है जिसमें पिघली हुई थर्मोप्लास्टिक सामग्री को एक सटीक-इंजीनियर्ड मोल्ड गुहा में इंजेक्ट किया जाता है, ठंडा किया जाता है और एक तैयार घटक बनाने के लिए बाहर निकाला जाता है। इसका व्यापक रूप से प्लास्टिक हाउसिंग, टर्मिनल सपोर्ट, इंसुलेटिंग स्ट्रक्चर, सुरक्षात्मक गोले और इलेक्ट्रिकल और इलेक्ट्रॉनिक कनेक्टर के लिए आवश्यक अन्य भागों के निर्माण के लिए उपयोग किया जाता है।
कई सामान्य-उद्देश्य वाले प्लास्टिक घटकों के विपरीत, कनेक्टर भागों में अक्सर छोटे उद्घाटन, पतली दीवारें, जटिल लॉकिंग विशेषताएं और बारीकी से दूरी वाले टर्मिनल स्थान होते हैं। इन सुविधाओं को धातु संपर्कों और संभोग घटकों के साथ मिलकर काम करना चाहिए। यहां तक कि एक छोटा आयामी विचलन भी असेंबली, सम्मिलन बल, टर्मिनल संरेखण, या विद्युत कनेक्शन विश्वसनीयता को प्रभावित कर सकता है।
इस कारण से, सफल कनेक्टर मोल्डिंग समन्वित सामग्री इंजीनियरिंग, मोल्ड डिजाइन, मशीन सेटिंग्स और निरीक्षण प्रक्रियाओं पर निर्भर करती है। Qiren अनुकूलित प्लास्टिक घटकों और मांग वाले अनुप्रयोगों के लिए टूलींग चाहने वाले ग्राहकों के लिए सटीक कनेक्टर इंजेक्शन मोल्डिंग समाधान प्रदान करता है।
विशिष्ट अनुप्रयोगों में शामिल हैं:
परिशुद्धता कनेक्टर के प्रदर्शन के लिए मौलिक है क्योंकि ढाला हुआ आवास प्रवाहकीय संपर्कों की स्थिति और समर्थन स्थापित करता है। इसके आयाम प्रभावित करते हैं कि घटक एक साथ कैसे फिट होते हैं, टर्मिनल कैसे सुरक्षित रहते हैं और बार-बार उपयोग के दौरान कनेक्टर कैसा प्रदर्शन करता है।
कई कारक सटीक कनेक्टर मोल्डिंग को कई पारंपरिक प्लास्टिक मोल्डिंग अनुप्रयोगों की तुलना में अधिक मांग वाले बनाते हैं।
टर्मिनल पिच, कैविटी आयाम, लॉकिंग संरचनाएं और संभोग सतहों को अनुमोदित इंजीनियरिंग ड्राइंग के अनुरूप होना चाहिए। प्रत्येक सुविधा के लिए अनावश्यक रूप से सख्त सहनशीलता लागू करने के बजाय प्रत्येक घटक की कार्यात्मक आवश्यकताओं के अनुसार सहिष्णुता स्थापित की जानी चाहिए।
प्लास्टिक आवास को इच्छित परिचालन वातावरण के लिए उपयुक्त इन्सुलेशन प्रदान करना चाहिए। सामग्री का चयन, दीवार की मोटाई, रेंगने की दूरी, निकासी, और रिक्त स्थान या संदूषण की उपस्थिति विद्युत सुरक्षा को प्रभावित कर सकती है। आवश्यकताओं का मूल्यांकन लागू उत्पाद मानकों और परिचालन स्थितियों के अनुरूप किया जाना चाहिए।
कनेक्टर हाउसिंग में सम्मिलन बल, कंपन, तापमान परिवर्तन और बार-बार संभोग चक्र का अनुभव हो सकता है। ढाले गए घटक को अपना आकार बनाए रखना चाहिए और बिना दरार, अत्यधिक विरूपण, या अवधारण के नुकसान के बिना टर्मिनलों का समर्थन करना चाहिए।
एक सफल प्रोटोटाइप केवल शुरुआती बिंदु है। निर्माताओं को उत्पादन बैचों, मोल्ड गुहाओं और सामग्री लॉट में दोहराए जाने योग्य आयाम और कार्यात्मक प्रदर्शन बनाए रखना चाहिए। स्थिर प्रसंस्करण से बचने योग्य स्क्रैप, पुनः कार्य और असेंबली रुकावटें कम हो जाती हैं।
सामग्री का चयन मोल्डेबिलिटी, सिकुड़न, गर्मी प्रतिरोध, इन्सुलेशन प्रदर्शन, यांत्रिक शक्ति, नमी संवेदनशीलता और अंतिम घटक लागत को प्रभावित करता है। सबसे अच्छा रेज़िन कनेक्टर के डिज़ाइन और ऑपरेटिंग वातावरण पर निर्भर करता है।
| सामग्री | प्रमुख विशेषताएँ | संभावित अनुप्रयोग | चयन संबंधी विचार |
|---|---|---|---|
| पीबीटी | अच्छा आयामी स्थिरता और विद्युत इन्सुलेशन | विद्युत आवास और उपकरण कनेक्टर | गर्मी के जोखिम, सिकुड़न और नमी की स्थिति का मूल्यांकन करें। |
| पीए (नायलॉन) | अच्छी यांत्रिक शक्ति और क्रूरता | ऑटोमोटिव और औद्योगिक कनेक्टर | नमी अवशोषण और आयामों पर इसके प्रभाव पर विचार करें। |
| एल.सी.पी | कम वारपेज क्षमता और फाइन-पिच डिजाइनों के लिए उपयुक्तता | कॉम्पैक्ट इलेक्ट्रॉनिक और उच्च-घनत्व कनेक्टर | सामग्री प्रवाह और मोल्डिंग स्थितियों पर सावधानीपूर्वक नियंत्रण की आवश्यकता है। |
| पी पी एस | उच्च तापमान क्षमता और रासायनिक प्रतिरोध | विशिष्ट विद्युत और औद्योगिक अनुप्रयोग | प्रसंस्करण आवश्यकताओं, लागत और यांत्रिक डिजाइन का आकलन करें। |
| ग्लास-फाइबर-प्रबलित राल | उपयुक्त फॉर्मूलेशन में बेहतर कठोरता और कम दिशात्मक संकोचन | संरचनात्मक कनेक्टर आवास | फाइबर ओरिएंटेशन वॉरपेज और आयामी सटीकता को प्रभावित कर सकता है। |
ये सामग्रियां विनिमेय नहीं हैं। किसी विनिर्देश को अंतिम रूप देने से पहले इंजीनियरों को रेजिन ग्रेड, ऑपरेटिंग तापमान, लौ-मंदता आवश्यकताओं, ढांकता हुआ गुण, रासायनिक जोखिम और लागू नियामक आवश्यकताओं की समीक्षा करनी चाहिए।
अतिरिक्त मार्गदर्शन के लिए, किरेन के कनेक्टर इंजेक्शन मोल्डिंग समाधान और संबंधित सटीक मोल्ड निर्माण क्षमताओं का पता लगाएं।
एक विश्वसनीय कनेक्टर इंजेक्शन मोल्डिंग प्रोजेक्ट एक संरचित वर्कफ़्लो का अनुसरण करता है। अनुक्रम घटक ज्यामिति, सम्मिलित आवश्यकताओं, उत्पादन मात्रा और निरीक्षण मानदंडों के आधार पर भिन्न हो सकता है, लेकिन आवश्यक चरण समान रहते हैं।
धातु टर्मिनलों वाले कनेक्टर्स के लिए, सम्मिलित स्थिति और प्रतिधारण पर विशेष ध्यान देने की आवश्यकता होती है। स्वचालित इंसर्ट लोडिंग या असेंबली उच्च-मात्रा वाले कार्यक्रमों के लिए उपयुक्त हो सकती है, बशर्ते उपकरण लगातार घटक संरेखण बनाए रख सके।
टूलींग शुरू होने से पहले किए गए डिज़ाइन निर्णय बाद में महंगे संशोधनों को रोक सकते हैं। विनिर्माण क्षमता के लिए डिज़ाइन की समीक्षा में इस बात पर विचार किया जाना चाहिए कि अंतिम अनुप्रयोग में घटक कैसे भरेगा, ठंडा होगा, बाहर निकलेगा, इकट्ठा होगा और कैसे कार्य करेगा।
जहां व्यावहारिक है, अपेक्षाकृत समान दीवार की मोटाई लगातार भरने और ठंडा करने को बढ़ावा देने में मदद करती है। मोटाई में अचानक बदलाव धंसने के निशान, आंतरिक तनाव या वारपेज में योगदान कर सकता है। पसलियों और बॉसों को अनावश्यक रूप से मोटे खंड बनाए बिना आवश्यक ताकत प्रदान करने के लिए डिज़ाइन किया जाना चाहिए।
गेट का स्थान भरने के पैटर्न, वेल्ड-लाइन स्थान, पैकिंग और सतह की उपस्थिति को प्रभावित करता है। कनेक्टर हाउसिंग में, गेट को महत्वपूर्ण संभोग सतहों, टर्मिनल पॉकेट और यांत्रिक रूप से तनावग्रस्त क्षेत्रों को ध्यान में रखते हुए रखा जाना चाहिए।
उपयुक्त ड्राफ्ट कोण और अच्छी तरह से डिज़ाइन किए गए इजेक्शन सिस्टम नाजुक विशेषताओं को नुकसान पहुंचाए बिना ढाले हुए हिस्सों को मुक्त करने में मदद करते हैं। आवश्यक ड्राफ्ट राल, सतह की बनावट, भाग की ज्यामिति और आयामी आवश्यकताओं पर निर्भर करता है।
इन्सर्ट-मोल्डेड कनेक्टर्स के लिए, धातु टर्मिनलों को इंजेक्शन और कूलिंग के दौरान निर्दिष्ट स्थिति में रहना चाहिए। मोल्ड समर्थन, इन्सर्ट-लोडिंग सटीकता, राल प्रवाह और थर्मल विस्तार सभी प्लास्टिक आवास और धातु घटकों के बीच अंतिम संबंध को प्रभावित करते हैं।
उपयोगी डिज़ाइन प्रथाओं में शामिल हैं:
कनेक्टर इंजेक्शन मोल्डिंग के लिए गुणवत्ता नियंत्रण को मोल्ड किए गए घटक की उपस्थिति और उसके कार्यात्मक प्रदर्शन दोनों को ध्यान में रखना चाहिए। टर्मिनल मिसलिग्न्मेंट, आयामी बहाव, या अपर्याप्त यांत्रिक प्रतिधारण होने पर भी एक हिस्सा स्वीकार्य दिख सकता है।
एक व्यावहारिक निरीक्षण योजना में निम्नलिखित नियंत्रण शामिल हो सकते हैं:
सामान्य दोष और उनके संभावित कारणों में शामिल हैं:
| दोष | संभावित कारण | सुधारात्मक दृष्टिकोण |
|---|---|---|
| चमक | पार्टिंग-लाइन अंतराल, अत्यधिक दबाव, या मोल्ड घिसाव | टूलींग की स्थिति का निरीक्षण करें और प्रोसेसिंग सेटिंग्स को अनुकूलित करें। |
| लघु शॉट्स | अपर्याप्त भराव, प्रतिबंधित प्रवाह, या अपर्याप्त निकास | गेट डिज़ाइन, वेंटिंग और फिलिंग पैरामीटर की समीक्षा करें। |
| वारपेज | असमान शीतलन, सामग्री अभिविन्यास, या अंतर संकोचन | शीतलन संतुलन में सुधार करें और ज्यामिति और सामग्री चयन की समीक्षा करें। |
| सिंक मार्क्स | मोटे खंड या अपर्याप्त पैकिंग और शीतलन | दीवार की ज्यामिति और पैकिंग की स्थिति को अनुकूलित करें। |
| टर्मिनल मिसलिग्न्मेंट | सम्मिलित संचलन, टूलींग भिन्नता, या असंगत लोडिंग | सम्मिलित स्थान, समर्थन और आयामी सत्यापन में सुधार करें। |
स्वीकृति सीमा और परीक्षण आवृत्ति को उत्पाद विनिर्देश, ग्राहक आवश्यकताओं और जोखिम स्तर द्वारा परिभाषित किया जाना चाहिए। सुरक्षा-महत्वपूर्ण या उच्च-विश्वसनीयता अनुप्रयोगों के लिए, अतिरिक्त सत्यापन आवश्यक हो सकता है।
प्रत्येक कनेक्टर को समान टूलींग निवेश या निरीक्षण रणनीति की आवश्यकता नहीं होती है। निम्नलिखित तुलना दर्शाती है कि अनुप्रयोग आवश्यकताएँ विनिर्माण दृष्टिकोण को कैसे प्रभावित करती हैं।
| मांग | मानक कनेक्टर | परिशुद्धता संबंधक |
|---|---|---|
| ज्यामिति | अपेक्षाकृत सीधी विशेषताएं | बारीक पिच वाली गुहिकाएँ और जटिल विवरण |
| सहनशीलता की रणनीति | सामान्य असेंबली आवश्यकताओं के आधार पर | महत्वपूर्ण सुविधाओं को सख्त, फ़ंक्शन-आधारित सीमाएँ मिलती हैं |
| टूलींग | पारंपरिक मोल्ड विन्यास जहां उपयुक्त हो | अधिक मांग वाली कैविटी, कूलिंग, वेंटिंग और संरेखण नियंत्रण |
| निरीक्षण | दृश्य और आयामी जाँच | विस्तृत मेट्रोलॉजी और अतिरिक्त कार्यात्मक सत्यापन |
| प्रक्रिया जोखिम | मुख्य रूप से भरने और सामान्य आयामों से संबंधित | इसमें टर्मिनल स्थिति, मेटिंग फिट, वॉरपेज और रिटेंशन शामिल हो सकते हैं |
अंतर केवल उत्पाद के आकार का मामला नहीं है। एक छोटे कनेक्टर को अत्यधिक परिष्कृत टूलींग की आवश्यकता हो सकती है यदि इसमें निकट-दूरी वाले टर्मिनल हों या सर्किट बोर्ड के साथ सटीक संरेखण बनाए रखना हो। इंजीनियरिंग आवश्यकताओं को केवल दिखावे के आधार पर धारणाओं के बजाय प्रक्रिया का निर्धारण करना चाहिए।
आपूर्तिकर्ता चुनने का अर्थ है इंजीनियरिंग आवश्यकताओं को दोहराए जाने योग्य उत्पादन परिणामों में बदलने की उसकी क्षमता का मूल्यांकन करना। एक प्रतिस्पर्धी उद्धरण मायने रखता है, लेकिन टूलींग की गुणवत्ता, प्रक्रिया स्थिरता, संचार और तकनीकी सहायता भी स्वामित्व की कुल लागत को प्रभावित करती है।
कनेक्टर इंजेक्शन मोल्डिंग निर्माता का मूल्यांकन करते समय, निम्नलिखित प्रश्नों पर विचार करें:
किरेन इलेक्ट्रॉनिक्स सटीक प्लास्टिक कनेक्टर मोल्ड और अनुकूलित इंजेक्शन मोल्डिंग समाधान पर ध्यान केंद्रित करता है। अपनी उत्पाद जानकारी के अनुसार, कंपनी ±0.01 मिमी की नाममात्र सहनशीलता क्षमता, 99.2% तक की उपज दर, जर्मन मोल्ड स्टील, मोल्ड-फ्लो विश्लेषण और एमईएस-एकीकृत कार्यशाला प्रबंधन पर प्रकाश डालती है। परियोजना मूल्यांकन के दौरान इन आंकड़ों की पुष्टि विशिष्ट भाग ज्यामिति, सामग्री, माप पद्धति और उत्पादन स्थितियों के विरुद्ध की जानी चाहिए।
किरेन मोल्ड उपयोग के पहले वर्ष के दौरान मोल्ड अनुकूलन और उन्नयन के लिए समर्थन का भी वर्णन करता है। खरीदार केवल सामान्य विशिष्टताओं पर निर्भर रहने के बजाय अपने स्वयं के कनेक्टर डिज़ाइन की आवश्यकताओं के साथ-साथ इन क्षमताओं पर चर्चा कर सकते हैं।
संबंधित विनिर्माण जानकारी के लिए, कनेक्टर इंजेक्शन मोल्डिंग उत्पाद पृष्ठ पर जाएं या क्यूरेन की सटीक मोल्ड और घटक विनिर्माण वेबसाइट देखें।
इसका उपयोग प्लास्टिक कनेक्टर हाउसिंग, इंसुलेटिंग बॉडी, टर्मिनल सपोर्ट, सुरक्षात्मक गोले और अन्य घटकों के निर्माण के लिए किया जाता है जिनके लिए सटीक ज्यामिति और दोहराए जाने योग्य उत्पादन की आवश्यकता होती है। विशिष्ट अनुप्रयोगों में ऑटोमोटिव इलेक्ट्रॉनिक्स, घरेलू उपकरण, औद्योगिक स्वचालन और उपभोक्ता इलेक्ट्रॉनिक उपकरण शामिल हैं।
प्रत्येक कनेक्टर के लिए कोई एक सर्वोत्तम सामग्री नहीं है। पीबीटी और नायलॉन कई विद्युत और यांत्रिक अनुप्रयोगों के लिए सामान्य विकल्प हैं, जबकि एलसीपी और पीपीएस आयामी या थर्मल आवश्यकताओं की मांग वाले डिजाइनों के अनुरूप हो सकते हैं। अंतिम चयन कनेक्टर के ऑपरेटिंग वातावरण, विद्युत विनिर्देशों, यांत्रिक भार और लागत लक्ष्य पर निर्भर करता है।
प्राप्त सहनशीलता भाग की ज्यामिति, राल व्यवहार, मोल्ड निर्माण, प्रक्रिया स्थिरता और माप विधियों पर निर्भर करती है। किरेन अपनी सटीक मोल्डिंग पेशकश के लिए ±0.01 मिमी की नाममात्र सहनशीलता क्षमता सूचीबद्ध करता है। खरीदारों को यह पुष्टि करनी चाहिए कि क्या यह सहनशीलता उनके विशिष्ट डिज़ाइन की प्रत्येक महत्वपूर्ण विशेषता के लिए संभव है।
सामान्य कारणों में अनुपयुक्त सामग्री प्रबंधन, खराब वेंटिंग, गलत प्रसंस्करण पैरामीटर, असमान शीतलन, मोल्ड घिसाव और गलत इंसर्ट पोजिशनिंग शामिल हैं। एक संरचित डिज़ाइन समीक्षा, नियंत्रित प्रक्रिया विंडो और जोखिम-आधारित निरीक्षण योजना इन मुद्दों को पहचानने और कम करने में मदद कर सकती है।
हाँ। इन्सर्ट मोल्डिंग प्लास्टिक कनेक्टर हाउसिंग के भीतर धातु टर्मिनलों को घेर सकती है या उनका समर्थन कर सकती है। इस प्रक्रिया के लिए उपयुक्त इन्सर्ट पोजीशन, मोल्ड समर्थन, सामग्री अनुकूलता और टर्मिनल संरेखण और प्रतिधारण के सत्यापन की आवश्यकता होती है।
हाँ। जब टूलींग, चक्र की स्थिति, सामग्री हैंडलिंग और निरीक्षण को ठीक से नियंत्रित किया जाता है तो इंजेक्शन मोल्डिंग दोहराए जाने योग्य, उच्च मात्रा वाले उत्पादन के लिए उपयुक्त है। मल्टी-कैविटी मोल्ड और उपयुक्त स्वचालन आउटपुट में सुधार कर सकते हैं, हालांकि उनकी उपयुक्तता उत्पाद की जटिलता और मांग पर निर्भर करती है।
2डी इंजीनियरिंग ड्राइंग, 3डी सीएडी फ़ाइल, इच्छित राल या सामग्री आवश्यकताएं, महत्वपूर्ण सहनशीलता, वार्षिक मांग, अपेक्षित सेवा वातावरण और कोई कार्यात्मक या नियामक विनिर्देश प्रदान करें। यह भी स्पष्ट करें कि क्या आपको मोल्ड निर्माण, मोल्डेड पार्ट्स, इंसर्ट मोल्डिंग या एक संयुक्त समाधान की आवश्यकता है।
कनेक्टर इंजेक्शन मोल्डिंग सटीक टूलींग, उपयुक्त सामग्री चयन, नियंत्रित प्रसंस्करण और एप्लिकेशन-विशिष्ट गुणवत्ता सत्यापन को जोड़ती है। प्रत्येक निर्णय इस बात पर निर्भर करता है कि कनेक्टर कितनी सटीकता से फिट बैठता है, यह विद्युत संपर्कों को कितनी विश्वसनीय रूप से समर्थन देता है, और इसे समय के साथ कितनी लगातार निर्मित किया जा सकता है। महत्वपूर्ण आयामों की शीघ्र पहचान करके और स्पष्ट निरीक्षण आवश्यकताओं को स्थापित करके, उत्पाद डेवलपर्स परिहार्य दोषों को कम कर सकते हैं और अधिक सूचित सोर्सिंग निर्णय ले सकते हैं।
किरेन इलेक्ट्रॉनिक, ऑटोमोटिव, उपकरण और औद्योगिक अनुप्रयोगों के लिए सटीक कनेक्टर मोल्ड निर्माण और अनुकूलित मोल्डिंग समाधान प्रदान करता है। यदि आप एक नया कनेक्टर विकसित कर रहे हैं या मौजूदा उत्पादन प्रक्रिया में सुधार कर रहे हैं,हमसे संपर्क करेंआपके चित्र, सामग्री आवश्यकताओं, टूलींग विनिर्देशों और उत्पादन लक्ष्यों पर चर्चा करने के लिए। अपने प्रोजेक्ट की सटीकता, गुणवत्ता और वितरण आवश्यकताओं के अनुरूप व्यावहारिक विनिर्माण समाधान का मूल्यांकन करने के लिए किरेन के साथ काम करें।
