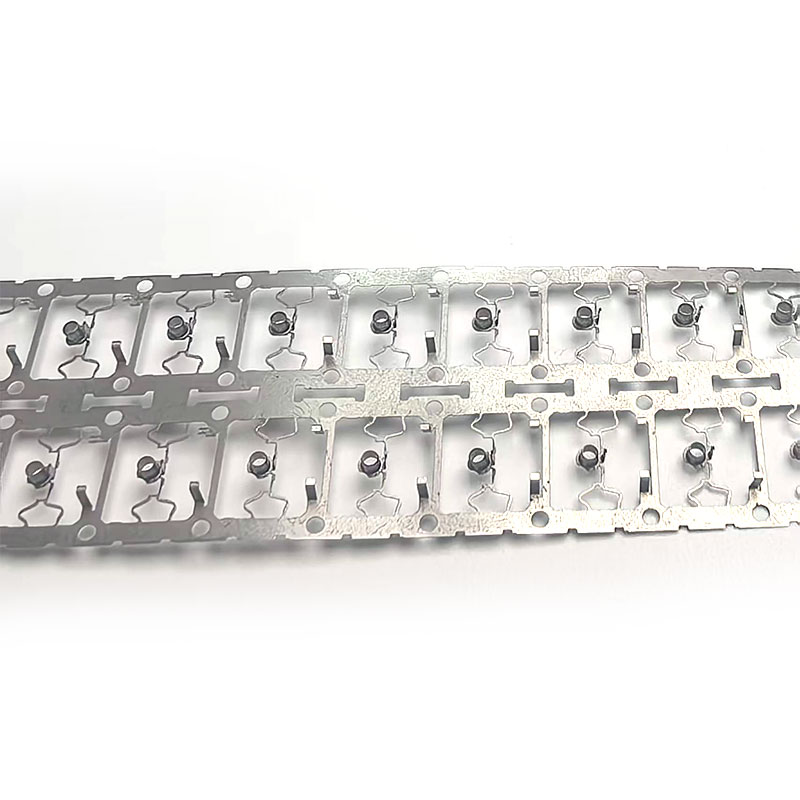

इलेक्ट्रॉनिक परिशुद्धता मुद्रांकन भागकनेक्टर्स, सेंसर, ऑटोमोटिव इलेक्ट्रॉनिक्स और संचार उपकरणों में उपयोग किए जाने वाले कॉम्पैक्ट, प्रवाहकीय और अत्यधिक सटीक घटकों के उत्पादन के लिए आवश्यक हैं।किरेन±0.005 मिमी तक की आयामी सहनशीलता के साथ जटिल धातु घटकों के निर्माण के लिए ईडीएम तकनीक के साथ सटीक मुद्रांकन को जोड़ती है, जो प्रोटोटाइप विकास और उच्च-मात्रा उत्पादन दोनों का समर्थन करती है।
जैसे-जैसे इलेक्ट्रॉनिक उत्पाद छोटे, पतले और अधिक एकीकृत होते जाते हैं, निर्माताओं को ऐसे धातु घटकों की आवश्यकता होती है जो स्थिर चालकता, यांत्रिक शक्ति और विश्वसनीय असेंबली प्रदर्शन प्रदान करते हुए तंग आयाम बनाए रख सकें। इलेक्ट्रॉनिक सटीक स्टैम्पिंग उत्पादन पैमाने पर टर्मिनलों, संपर्क घटकों, परिरक्षण भागों, स्प्रिंग तत्वों और अन्य जटिल धातु संरचनाओं को बनाने का एक कुशल तरीका प्रदान करता है। ईडीएम मोल्ड निर्माण, सटीक स्टैम्पिंग, बुद्धिमान निरीक्षण और प्रक्रिया नियंत्रण के संयोजन से, किरेन इलेक्ट्रॉनिक्स, ऑटोमोटिव इलेक्ट्रॉनिक्स, चिकित्सा उपकरण और संचार अनुप्रयोगों के लिए अनुकूलित समाधान प्रदान करता है। इसकी रिपोर्ट की गई ±0.005 मिमी आयामी सहनशीलता क्षमता, सामग्री अनुकूलनशीलता और सतह-गुणवत्ता नियंत्रण इलेक्ट्रॉनिक घटक अनुप्रयोगों की मांग के लिए सटीक मुद्रांकन को उपयुक्त बनाती है।
विषयसूची
- इलेक्ट्रॉनिक परिशुद्धता मुद्रांकन भाग क्यों महत्वपूर्ण हैं?
- मुख्य लाभ क्या हैं?
- कौन सी सामग्री का उपयोग किया जा सकता है?
- परिशुद्धता मुद्रांकन भागों का निर्माण कैसे किया जाता है?
- उनका उपयोग कहाँ किया जाता है?
- खरीदारों को परिशुद्ध मुद्रांकन आपूर्तिकर्ता का चयन कैसे करना चाहिए?
- अक्सर पूछे जाने वाले प्रश्नों
- निष्कर्ष
इलेक्ट्रॉनिक परिशुद्धता मुद्रांकन भाग क्यों महत्वपूर्ण हैं?
आधुनिक इलेक्ट्रॉनिक उत्पाद तेजी से लघु धातु घटकों पर निर्भर हो रहे हैं। एक कनेक्टर टर्मिनल, परिरक्षण तत्व, संपर्क स्प्रिंग, बैटरी घटक, या प्रवाहकीय समर्थन एक पारंपरिक यांत्रिक घटक के आकार का केवल एक अंश हो सकता है, फिर भी यह सीधे पूरे उत्पाद के प्रदर्शन को प्रभावित कर सकता है।
यही कारण है कि सटीक मुद्रांकन केवल शीट धातु को काटने और बनाने से कहीं अधिक है। विनिर्माण प्रक्रिया को आयामी सटीकता, सामग्री विरूपण, गड़गड़ाहट, सतह की गुणवत्ता और दोहराव को नियंत्रित करना चाहिए। इलेक्ट्रॉनिक अनुप्रयोगों के लिए, एक छोटा आयामी विचलन भी संपर्क दबाव, सम्मिलन बल, विद्युत चालकता, असेंबली संरेखण, या उत्पाद जीवनकाल को प्रभावित कर सकता है।
किरेन की उत्पाद जानकारी के अनुसार, इसका स्टैम्पिंग ऑपरेशन ईडीएम मोल्ड प्रसंस्करण को सटीक स्टैम्पिंग और निरीक्षण प्रौद्योगिकियों के साथ जोड़ता है। कंपनी का कहना है कि इसकी प्रक्रिया उपयुक्त अनुप्रयोगों के लिए ±0.005 मिमी तक की सहनशीलता प्राप्त कर सकती है, जिसमें जटिल आकार के हिस्से, सूक्ष्म-छेद घटक और 0.1 मिमी से नीचे की अति पतली सामग्री शामिल हैं।
यह संयोजन सटीक मुद्रांकन को विशेष रूप से मूल्यवान बनाता है जब निर्माताओं को आयामी स्थिरता का त्याग किए बिना बड़ी मात्रा में दोहराने योग्य घटकों की आवश्यकता होती है।
इलेक्ट्रॉनिक परिशुद्धता मुद्रांकन भागों के मुख्य लाभ क्या हैं?
1. उच्च आयामी सटीकता
सटीक इलेक्ट्रॉनिक घटकों को लघु संयोजनों में फिट होने के लिए अक्सर कसकर नियंत्रित आयामों की आवश्यकता होती है। उन्नत डाई डिज़ाइन, ईडीएम मशीनिंग और नियंत्रित स्टैम्पिंग पैरामीटर आयामी भिन्नता को कम कर सकते हैं और भाग-दर-भाग स्थिरता में सुधार कर सकते हैं।
कनेक्टर टर्मिनलों और अन्य प्रवाहकीय घटकों के लिए, आयामी सटीकता सीधे संभोग प्रदर्शन को प्रभावित करती है। सुसंगत ज्यामिति निर्माताओं को पूर्वानुमानित सम्मिलन बल, संपर्क स्थिति और असेंबली अनुकूलता बनाए रखने में मदद करती है।
2. जटिल ज्यामिति क्षमता
पारंपरिक मुद्रांकन प्रक्रियाओं को सीमाओं का सामना करना पड़ सकता है जब घटकों में गहरे खांचे, तेज कोने, सीढ़ीदार छेद, संकीर्ण खंड या अन्य जटिल विशेषताएं होती हैं। ईडीएम-सहायता प्राप्त टूलींग इन मांग वाली ज्यामिति के लिए अधिक परिष्कृत डाई संरचनाएं बनाने में मदद कर सकती है।
- सूक्ष्म छिद्र और संकीर्ण खाँचे
- सीढ़ीनुमा और धँसी हुई संरचनाएँ
- बढ़िया संपर्क क्षेत्र
- तीव्र-कोण विशेषताएँ
- अति पतली धातु घटक
- छोटे स्प्रिंग और प्रवाहकीय संरचनाएँ
3. कुशल बड़े पैमाने पर उत्पादन
एक बार जब स्टैम्पिंग डाई विकसित और मान्य हो जाती है, तो प्रक्रिया अपेक्षाकृत कम चक्र समय के साथ बड़ी मात्रा में सुसंगत भागों का उत्पादन कर सकती है। यह सटीक स्टैम्पिंग को स्थिर उत्पादन मात्रा वाले इलेक्ट्रॉनिक्स निर्माताओं के लिए विशेष रूप से आकर्षक बनाता है।
4. बेहतर सतह गुणवत्ता
विद्युत और यांत्रिक घटकों के लिए सतह की स्थिति महत्वपूर्ण है। अत्यधिक गड़गड़ाहट, खरोंच, विरूपण, या खुरदरी सतहें असेंबली समस्याएँ पैदा कर सकती हैं या चालकता और पहनने के प्रतिरोध को नकारात्मक रूप से प्रभावित कर सकती हैं।
किरेन ने मांग वाले अनुप्रयोगों के लिए गैर-संपर्क ईडीएम प्रसंस्करण और दर्पण-परिष्करण तकनीक के उपयोग का वर्णन किया है, जिसमें लागू प्रसंस्करण स्थितियों के तहत Ra0.2 μm से कम सतह खुरदरापन बताया गया है।
कौन सी सामग्री का उपयोग किया जा सकता है?
सामग्री का चयन चालकता, शक्ति, संक्षारण प्रतिरोध, कठोरता, वसंत विशेषताओं, गठन व्यवहार, ऑपरेटिंग तापमान और अंतिम अनुप्रयोग आवश्यकताओं पर आधारित होना चाहिए।
| सामग्री का प्रकार | विशिष्ट लक्षण | संभावित अनुप्रयोग |
|---|---|---|
| तांबे की मिश्रधातुएँ | अच्छी विद्युत चालकता और फॉर्मेबिलिटी | टर्मिनल, संपर्क, प्रवाहकीय घटक |
| स्टेनलेस स्टील | शक्ति, संक्षारण प्रतिरोध, स्थायित्व | इलेक्ट्रॉनिक आवास, स्प्रिंग्स, संरचनात्मक घटक |
| टाइटेनियम | उच्च शक्ति-से-वजन अनुपात और संक्षारण प्रतिरोध | विशिष्ट इलेक्ट्रॉनिक और चिकित्सा घटक |
| उच्च कठोरता मिश्र धातु | पहनने के प्रतिरोध और यांत्रिक स्थिरता | सटीक घटकों और टूलींग-संबंधित भागों की मांग करना |
सही सामग्री का चयन डाई लाइफ और उत्पादन लागत को भी प्रभावित करता है। उच्च कठोरता या दृढ़ता वाली सामग्रियों के लिए विशेष टूलींग और मशीनिंग रणनीतियों की आवश्यकता हो सकती है, जिससे बड़े पैमाने पर उत्पादन से पहले इंजीनियरिंग विश्लेषण महत्वपूर्ण हो जाता है।
परिशुद्धता मुद्रांकन भागों का निर्माण कैसे किया जाता है?
एक विश्वसनीय परिशुद्धता मुद्रांकन परियोजना आम तौर पर पहले उत्पादन चलने से बहुत पहले शुरू होती है। इंजीनियरिंग चरण के दौरान घटक ड्राइंग, सामग्री विनिर्देश, सहनशीलता आवश्यकताएं, सतह खत्म, वार्षिक मात्रा और अनुप्रयोग वातावरण सभी की समीक्षा की जानी चाहिए।
चरण 1: उत्पाद और ड्राइंग विश्लेषण
इंजीनियर ज्यामिति, सहनशीलता, सामग्री की मोटाई, निर्माण की दिशा, महत्वपूर्ण आयाम और संभावित विनिर्माण जोखिमों का मूल्यांकन करते हैं। प्रारंभिक डिज़ाइन विश्लेषण उन विशेषताओं की पहचान करने में मदद कर सकता है जो विरूपण, क्रैकिंग, अत्यधिक गड़गड़ाहट या कठिन उपकरण रखरखाव पैदा कर सकते हैं।
चरण 2: सटीक डाई डिज़ाइन
स्टैम्पिंग डाई यह निर्धारित करती है कि अंतिम घटक कितनी सटीकता से बनाया जा सकता है। जटिल इलेक्ट्रॉनिक भागों के लिए, ईडीएम मशीनिंग का उपयोग बढ़िया संरचनाएं और उच्च-सटीक डाई सुविधाएँ बनाने के लिए किया जा सकता है।
चरण 3: सामग्री तैयार करना
चयनित धातु की पट्टी या शीट को आवश्यक मोटाई, यांत्रिक गुणों और सतह की स्थिति को पूरा करना होगा। जब अत्यधिक सख्त सहनशीलता शामिल हो तो सामग्री की स्थिरता विशेष रूप से महत्वपूर्ण होती है।
चरण 4: मुद्रांकन और गठन
उत्पादन के दौरान, सामग्री काटने, झुकने, छिद्रण, बनाने या प्रगतिशील विशेषताओं को प्राप्त करने के लिए नियंत्रित मुद्रांकन संचालन से गुजरती है। स्थिर प्रक्रिया पैरामीटर पूरे उत्पादन बैच में दोहराव बनाए रखने में मदद करते हैं।
चरण 5: आयामी और सतह निरीक्षण
निरीक्षण महत्वपूर्ण आयामों की पुष्टि करता है और संभावित दोषों का पता लगाता है। क्यूरेन अपनी गुणवत्ता-नियंत्रण प्रक्रिया के हिस्से के रूप में त्रि-आयामी माप उपकरण, ऑप्टिकल निरीक्षण उपकरण और कठोरता परीक्षण का उपयोग करके रिपोर्ट करता है। बैच गुणवत्ता रिपोर्ट उत्पादन ट्रैसेबिलिटी और ग्राहक स्वीकृति का भी समर्थन कर सकती है।
उनका उपयोग कहाँ किया जाता है?
इलेक्ट्रॉनिक परिशुद्धता मुद्रांकन घटकों का उपयोग कई उद्योगों में किया जाता है क्योंकि वे छोटे आयामों को उच्च दोहराव और कार्यात्मक विश्वसनीयता के साथ जोड़ सकते हैं।
उपभोक्ता इलेक्ट्रॉनिक्स
स्मार्टफोन, लैपटॉप, पहनने योग्य डिवाइस और अन्य कॉम्पैक्ट उत्पादों को लघु धातु घटकों की आवश्यकता होती है जो प्रतिबंधित आंतरिक स्थानों में सटीक रूप से फिट होते हैं। एप्लिकेशन में सिम कार्ड धारक, टाइप-सी इंटरफ़ेस घटक, संपर्क टर्मिनल और एफपीसी-संबंधित धातु संरचनाएं शामिल हो सकती हैं।
ऑटोमोटिव इलेक्ट्रॉनिक्स
इलेक्ट्रॉनिक नियंत्रण प्रणालियों और इलेक्ट्रिक वाहनों के बढ़ते उपयोग ने सटीक प्रवाहकीय और यांत्रिक घटकों की मांग में विस्तार किया है। संभावित अनुप्रयोगों में बैटरी से संबंधित घटक, रिले स्प्रिंग्स, टर्मिनल, सेंसर घटक और विद्युत कनेक्शन सिस्टम शामिल हैं।
चिकित्सकीय संसाधन
चिकित्सा उपकरणों को नियंत्रित आयामों और विश्वसनीय सतह गुणवत्ता वाले लघु घटकों की आवश्यकता हो सकती है। परिशुद्धता-मुद्रांकित धातु भागों का उपयोग सूक्ष्म-उपकरण घटकों, डिवाइस हाउसिंग और अन्य विशेष असेंबली में किया जा सकता है जहां आयामी स्थिरता आवश्यक है।
संचार उपकरण
संचार उपकरण और उच्च-घनत्व वाली इलेक्ट्रॉनिक असेंबली सटीक कनेक्टर और प्रवाहकीय घटकों पर निर्भर करती हैं। परिशुद्धता मुद्रांकन कॉम्पैक्ट संपर्क संरचनाओं के उत्पादन का समर्थन कर सकता है जिन्हें बार-बार असेंबली के दौरान लगातार ज्यामिति की आवश्यकता होती है।
खरीदारों को परिशुद्ध मुद्रांकन आपूर्तिकर्ता का चयन कैसे करना चाहिए?
सही आपूर्तिकर्ता का चयन करना केवल इकाई कीमतों की तुलना करने का मामला नहीं है। सटीक इलेक्ट्रॉनिक घटकों के लिए, टूलींग क्षमता, निरीक्षण प्रणाली, सामग्री अनुभव, इंजीनियरिंग समर्थन और उत्पादन स्केलेबिलिटी का कुल परियोजना लागत पर अधिक प्रभाव पड़ सकता है।
ऑर्डर देने से पहले, खरीदारों को निम्नलिखित बिंदुओं का मूल्यांकन करना चाहिए:
- आयामी क्षमता:पुष्टि करें कि क्या आपूर्तिकर्ता लगातार आवश्यक सहनशीलता को पूरा कर सकता है।
- टूलींग विशेषज्ञता:आपूर्तिकर्ता की डाई डिज़ाइन, ईडीएम, रखरखाव और अनुकूलन क्षमताओं की समीक्षा करें।
- भौतिक अनुभव:सुनिश्चित करें कि निर्माता चयनित तांबा मिश्र धातु, स्टेनलेस स्टील, टाइटेनियम, या अन्य सामग्री को समझता है।
- निरीक्षण क्षमता:जांचें कि क्या महत्वपूर्ण आयामों को उपयुक्त सीएमएम, ऑप्टिकल या अन्य निरीक्षण उपकरण का उपयोग करके मापा जा सकता है।
- उत्पादन मापनीयता:सुनिश्चित करें कि आपूर्तिकर्ता प्रोटोटाइप या परीक्षण बैचों से स्थिर बड़े पैमाने पर उत्पादन की ओर बढ़ सकता है।
- गुणवत्ता दस्तावेज़ीकरण:निरीक्षण रिपोर्ट और स्पष्ट रूप से परिभाषित स्वीकृति मानदंड मांगें।
- इंजीनियरिंग संचार:एक उत्तरदायी तकनीकी टीम अनावश्यक टूलींग संशोधन और उत्पादन देरी को कम कर सकती है।
किरेन का कहना है कि इसका स्टैम्पिंग ऑपरेशन छोटे-बैच परीक्षण उत्पादन और बड़े पैमाने पर विनिर्माण दोनों का समर्थन करता है। इसकी उत्पादन जानकारी में 3,000 वर्ग मीटर की सुविधा, 50 से अधिक कर्मचारी और लगभग 15% कार्यबल का प्रतिनिधित्व करने वाली एक आर एंड डी टीम पर भी प्रकाश डाला गया है। कंपनी 20 से अधिक देशों और क्षेत्रों में निर्यात की रिपोर्ट करती है।
अक्सर पूछे जाने वाले प्रश्नों
इलेक्ट्रॉनिक परिशुद्धता मुद्रांकन भाग क्या हैं?
इलेक्ट्रॉनिक प्रिसिजन स्टैम्पिंग पार्ट्स इलेक्ट्रॉनिक और इलेक्ट्रोमैकेनिकल अनुप्रयोगों के लिए सटीक स्टैम्पिंग प्रक्रियाओं के माध्यम से निर्मित सटीक रूप से निर्मित धातु घटक हैं। उनमें टर्मिनल, संपर्क, स्प्रिंग्स, परिरक्षण घटक, प्रवाहकीय समर्थन और अन्य लघु भाग शामिल हो सकते हैं।
सटीक मुद्रांकन किस सहनशीलता को प्राप्त कर सकता है?
प्राप्त करने योग्य सहनशीलता सामग्री, ज्यामिति, मोटाई, टूलींग डिजाइन और उत्पादन स्थितियों पर निर्भर करती है। किरेन उपयुक्त सटीक मुद्रांकन अनुप्रयोगों के लिए ±0.005 मिमी तक आयामी सहनशीलता की रिपोर्ट करता है। विशिष्ट भाग ड्राइंग के विरुद्ध वास्तविक सहनशीलता की पुष्टि की जानी चाहिए।
क्या जटिल इलेक्ट्रॉनिक घटकों को अनुकूलित किया जा सकता है?
हाँ। कस्टम सटीक स्टैम्पिंग को ग्राहक चित्र, 3डी मॉडल, सामग्री विनिर्देश, आयाम, सहनशीलता, सतह की आवश्यकताओं और उत्पादन मात्रा के आसपास विकसित किया जा सकता है। ईडीएम-सहायता प्राप्त डाई निर्माण उन जटिल संरचनाओं के लिए विशेष रूप से उपयोगी है जिन्हें पारंपरिक टूलींग के साथ उत्पादन करना मुश्किल है।
कौन से उद्योग सटीक इलेक्ट्रॉनिक स्टैम्पिंग घटकों का उपयोग करते हैं?
प्रमुख अनुप्रयोग क्षेत्रों में उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव इलेक्ट्रॉनिक्स, चिकित्सा उपकरण, संचार उपकरण, स्मार्ट-होम उत्पाद और अन्य सटीक इलेक्ट्रॉनिक असेंबली शामिल हैं।
मैं कोटेशन का अनुरोध कैसे कर सकता हूं?
2डी ड्राइंग या 3डी सीएडी फ़ाइल, सामग्री की जानकारी, वार्षिक मात्रा, महत्वपूर्ण सहनशीलता, सतह-परिष्करण आवश्यकताएं और अपेक्षित डिलीवरी शेड्यूल प्रदान करने से निर्माता को परियोजना का मूल्यांकन करने और अधिक सटीक उद्धरण तैयार करने में मदद मिल सकती है।
निष्कर्ष
जैसे-जैसे इलेक्ट्रॉनिक उपकरण छोटे और अधिक परिष्कृत होते जा रहे हैं, विनिर्माण सटीकता तेजी से महत्वपूर्ण होती जा रही है। इलेक्ट्रॉनिक परिशुद्धता मुद्रांकन आयामी स्थिरता, जटिल-निर्माण क्षमता, सामग्री लचीलापन, सतह की गुणवत्ता और स्केलेबल उत्पादन का व्यावहारिक संयोजन प्रदान करता है। ईडीएम-सहायता प्राप्त टूलींग, नियंत्रित मुद्रांकन और व्यवस्थित निरीक्षण के साथ, निर्माता लघु धातु घटकों का उत्पादन कर सकते हैं जो इलेक्ट्रॉनिक असेंबली आवश्यकताओं को पूरा करते हैं।
क्यूरेन टूलींग विकास से लेकर उत्पादन तक अनुकूलित इलेक्ट्रॉनिक घटक परियोजनाओं का समर्थन करने के लिए सटीक मोल्ड इंजीनियरिंग, ईडीएम प्रसंस्करण, मुद्रांकन और निरीक्षण क्षमताओं को जोड़ती है। यदि आप कनेक्टर्स, ऑटोमोटिव इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों, संचार उपकरण, या अन्य सटीक असेंबली के लिए उच्च सटीकता वाले धातु घटकों की सोर्सिंग कर रहे हैं,हमसे संपर्क करेंआपके चित्र, सामग्री, सहनशीलता, उत्पादन मात्रा और अनुकूलित मुद्रांकन आवश्यकताओं पर चर्चा करने के लिए।
